Mosconi Pro8|30Evo 8-kanavainen High End DSP vahvistin

PRO EVO -sarjan myötä Mosconi nostaa huippuluokan vahvistimensa uudelle tasolle. Tunnetun PRO Line -sarjan toisena sukupolvena kaikki keskeiset kokonaisuudet ovat läpikäyneet perusteellisen jatkokehityksen saavuttaakseen entistä paremman hallinnan, korkeamman hyötysuhteen ja maksimaalisen äänen tarkkuuden.

PRO EVO -vahvistimissa yhdistyvät musiikillinen luonnollisuus ja moderni suorituskykyinen teknologia täysin tinkimättömällä tavalla. Optimoidut D-luokan arkkitehtuurit, laajennettu A-luokan toiminta-alue, valikoidut komponentit ja uudistettu signaalitie takaavat auktoriteettisen ja vakaan äänimaiseman jopa vaativissa aktiivijärjestelmissä.

EVO-sukupolven leimaa-antava ominaisuus on sen tarkka säätökonsepti ilman perinteisiä potentiometrejä. Sen sijaan DIP-kytkimiin perustuvat säädöt mahdollistavat tarkan ja toistettavan mukauttamisen mihin tahansa signaalilähteeseen — luotettavasti ja pitkäaikaisesti stabiilisti.

DirectDSP-optimoitujen sisääntulojen ansiosta PRO EVO -mallit sopivat täydellisesti nykyaikaisiin DSP-pohjaisiin äänijärjestelmiin. Signaalitie pysyy lyhyenä, puhtaana ja värittömänä — ihanteellinen ratkaisu huippuluokan asennuksiin, joissa on korkeimmat äänenlaatuvaatimukset.

Mosconi PRO EVO -sarja on suunniteltu harrastajille, kilpakilpailijoille ja ammattiasentajille, jotka eivät suostu tekemään kompromisseja.

MOSCONI AAB -teknologia laajentaa AB-luokan toimintaa suuremmalla A-luokan toiminta-alueella. Tämä vähentää ylimenosäröä musiikillisesti olennaisella tehoalueella ja mahdollistaa erittäin lineaarisen signaalinkäsittelyn. Tuloksena on parempi yksityiskohtien erottelukyky, parannettu mikrodynamiikka ja tarkka tilavaikutelma.

Maksimaalinen hallinta. Ultimaattinen tarkkuus. PRO Line -sarjan evoluutio.

Kahdeksan kanavaa. Puhdasta analogista tehoa. Digitaalista tarkkuutta.

KAHDEKSAN ANALOGISTA VAHVISTINKANAVAA. KAKSITOISTA DSP-KANAVAA. YKSI YHTENÄINEN RAKENNE.

MOSCONI PRO 8|30 DSP EVO yhdistää kahdeksan laadukasta AB-luokan vahvistinkanavaa ja integroidun 12-kanavaisen digitaalisen signaaliprosessorin. Sen arkkitehtuuri tuo analogisen tehovahvistuksen ja edistyneen digitaalisen signaalinkäsittelyn yhteen laitteeseen, joka on suunniteltu vaativiin täysaktiivisiin autohifijärjestelmiin.

Neljä vahvistinkanavaa tuottaa 90 wattia RMS-tehoa kukin, kun taas loput neljä tarjoavat 170 wattia RMS-tehoa kukin 4 ohmin kuormaan. Tämä epäsymmetrinen tehonjako mahdollistaa vahvistinkanavien osoittamisen yksittäisten kaiuttimien vaatimusten mukaan. Matalamatehoisemmat kanavat voivat ohjata diskantteja ja keskiäänielementtejä, kun taas tehokkaammat kanavat tarjoavat lisäresurssipuskuria (headroom) midbassoille ja muille vaativille kaiuttimille.

Sillattavuuden (4 ohmia) ansiosta PRO 8|30 DSP EVO voidaan konfiguroida erilaisiin järjestelmäarchitektuureihin. Neljä täydentävää DSP-prosessoitua RCA-lähtöä mahdollistavat ulkoisten vahvistimien integroimisen järjestelmään, mikä laajentaa käytettävissä olevia lähtökanavia ilman erillistä signaaliprosessoria.

ANALOGINEN CLASS AB -TEKNOLOGIA N-KANAVAN MOSFET-PÄÄTEASTEILLA

PRO 8|30 DSP EVO käyttää kahdeksaa analogista Class AB -tehovahvistinastetta. Sen pääteaste-arkkitehtuuri hyödyntää kahta identtistä N-kanavan MOSFETiä, mikä mahdollistaa symmetrisen piirisuunnittelun positiiviselle ja negatiiviselle signaalitielle.

Tämä vahvistintopologia on suunniteltu tarkkaan signaalinvahvistukseen ja pääteasteen hallittuun käyttäytymiseen. Alle 0,05 %:n kokonaissäröllä (THD 4 ohmiin, mitattuna 1 kHz:llä ja 90 % nimellistehosta) vahvistin tarjoaa todennetun matalasäröisen suorituskyvyn määritellyissä mittausolosuhteissa.

Analoginen vahvistinarkkitehtuuri luo pohjan monimutkaisten musiikkisignaalien tarkalle toistolle, samalla kun integroitu DSP mahdollistaa jokaisen kaiutinkanavan yksilöllisen optimoinnin sen sijainnin ja toiminta-alueen mukaan.

SUORITUSKYKYINEN PUSH-PULL-KYTKENTÄVIRTALÄHDE

Stabiili ja oikein mitoitettu virtalähde on olennainen osa suorituskykyistä monikanavavahvistinta.

PRO 8|30 DSP EVO:ssa on reguloimaton push-pull DC/DC-muunnin, joka toimii 50 kHz:n kytkentätaajuudella. Tämä topologia käyttää vuorottelevia kytkentävaiheita siirtääkseen energiaa ajoneuvon sähköjärjestelmästä analogisten pääteasteiden vaatimiin sekundäärisiin syöttökiskoihin.

Push-pull-konfiguraatio tarjoaa tehokkaan menetelmän jännitteenmuunnokseen ja tukee kahdeksan Class AB -vahvistinkanavan huomattavaa yhteistehontarvetta.

Suunniteltu 10–16 voltin käyttöjännitteelle, virtalähde on varustettu integroidulla 150 A sulakkeella. Lämpötilan valvonta tarjoaa lisäsuojaa vaativissa käyttöolosuhteissa.

Vahvistin tukee myös nykyaikaisten ajoneuvojen sammutusautomatiikkaan (start-stop) liittyviä tilapäisiä jännitteenpudotuksia; toiminta on määritelty jopa 7,5 voltin jännitteeseen asti enintään 300 millisekunnin ajan.

NELKERROKSINEN PIIRIKORTTISUUNNITTELU JA LAADUKAS RAKENNE

PRO 8|30 DSP EVO:n sisäinen rakenne on suunniteltu vastaamaan tehokkaan analogisen monikanavavahvistimen sähköisiä ja lämpöteknisiä vaatimuksia.

Sen nelikerroksinen FR4-piirikortti käyttää 70 µm kuparikerrosta, mikä tarjoaa tarvittavan johdinkapasiteetin vahvistimen tehopiiroille. Monikerroksinen rakenne tarjoaa myös lisäjoustavuutta teho-, maadoitus- ja signaaliliitäntöjen reitityksessä ja järjestelyssä.

Matta musta juotossuoja-aine, kultapintaiset piirikortin pinnat ja kullatut liitinnavat täydentävät sisäistä rakennetta.

Lämpötilaohjattu tuuletus tukee lämmönhallintaa käytön aikana. Jäähdytystuuletin käynnistyy 50 °C:ssa ja kytkeytyy jälleen pois päältä 45 °C:ssa. Erillinen lämpösuojapiiri valvoo käyttölämpötilaa ja suojaa vahvistinta ylikuumenemiselta.

EDISTYNYT 12-KANAVAINEN DSP 96 KHZ / 24-BIT PROSESSOINNILLA

PRO 8|30 DSP EVO:n ytimessä on tehokas 12-kanavainen digitaalinen signaaliprosessori, joka toimii 96 kHz:n näytteenottotaajuudella ja 24 bitin resoluutiolla.

Kaikki kaksitoista DSP-kanavaa voidaan konfiguroida yksilöllisesti. Jokainen kanava tarjoaa 30-kaistaisen parametrisen taajuuskorjaimen sekä kattavat ylipäästö-, alipäästö- ja kaistanpäästösuodatusvaihtoehdot.

Suodattimien jyrkkyydet voidaan kaskadoida jopa 60 dB/oktaavi asti, mikä mahdollistaa kunkin kytketyn kaiuttimen toimintataajuusalueen tarkan hallinnan.

Aika-viiveitä (time alignment) voidaan säätää 0–15 millisekuntia vain 0,01 millisekunnin portaissa. Tämä mahdollistaa kaiuttimien etäisyys- ja asennuspaikkaerojen kompensoinnin järjestelmää säädettäessä.

Yksilöllinen vaiheenkääntö, säädettävät Q-arvot ja laaja vahvistuksen säätö (gain control) tuovat lisäjoustavuutta monimutkaisia monitie-kaiutinjärjestelmiä optimoitaessa.

Neljä tallennettavaa DSP-esiasetusta (preset) mahdollistavat erilaisten äänikonfiguraatioiden käyttöönoton, mikä tekee järjestelmän optimoinnista helppoa eri kuuntelupaikoille tai henkilökohtaisille mieltymyksille.

Kahdeksan sisäisesti vahvistetun kanavan ja neljän täydentävän DSP-prosessoidun analogisen lähdön ansiosta PRO 8|30 DSP EVO tarjoaa kattavat signaalinkäsittelymahdollisuudet edistyneisiin aktiivisiin autohifiasennuksiin.

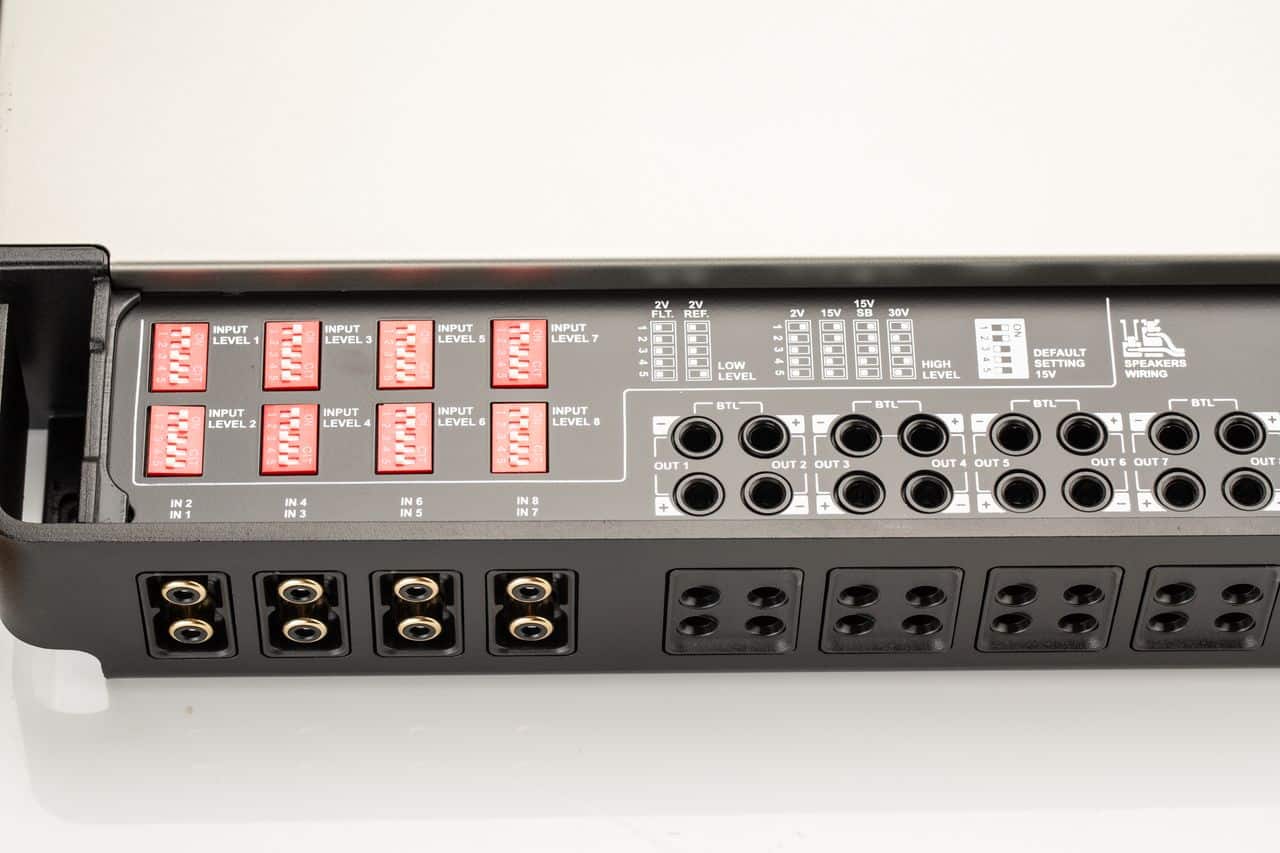

YKSILÖLLINEN SISÄÄNTULOJEN KONFIGUROINTI DIP-KYTKIMILLÄ

PRO 8|30 DSP EVO:n erottuva ominaisuus on sen analogisten sisääntuloasteiden yksilöllinen konfigurointi DIP-kytkimien avulla.

Jokainen sisääntulo voidaan konfiguroida kytketyn signaalilähteen ja ajoneuvon äänijärjestelmän sähköisten ominaisuuksien mukaan.

Perinteisten linjatasoisten RCA-signaalien lisäksi vahvistin hyväksyy kaiutintasoiset (high-level) signaalit valittavilla 15 tai 30 V RMS -sisääntuloherkkyyksillä.

Kaiutintasoinen sisääntulopiiri tukee myös Autosense-toimintoa automaattista käynnistystunnistusta varten. Valittavat sisääntuloimpedanssin konfiguraatiot ja maadoitusviitejärjestelyt mahdollistavat vahvistimen mukauttamisen erilaisiin tehdasvalmisteisiin soittimiin ja OEM-vahvistinlähdöille.

Class SB -kaiutintasoisten signaalien tuki laajentaa yhteensopivuutta sopivien tehdasasenteisten äänijärjestelmien kanssa entisestään.

DIP-kytkinkonfiguraatio tarjoaa selkeästi määritellyt ja toistettavissa olevat asetukset, mikä tekee vahvistimesta erityisen sopivan asennuksiin, jotka vaativat kanavakohtaista konfigurointia.

JOUSTAVA INTEGROINTI NYKYAIKASIIN ÄÄNIJÄRJESTELMIIN

PRO 8|30 DSP EVO tarjoaa laajan valikoiman liitäntävaihtoehtoja niin jälkiasennetuille kuin tehdasasenteisillekin äänijärjestelmille.

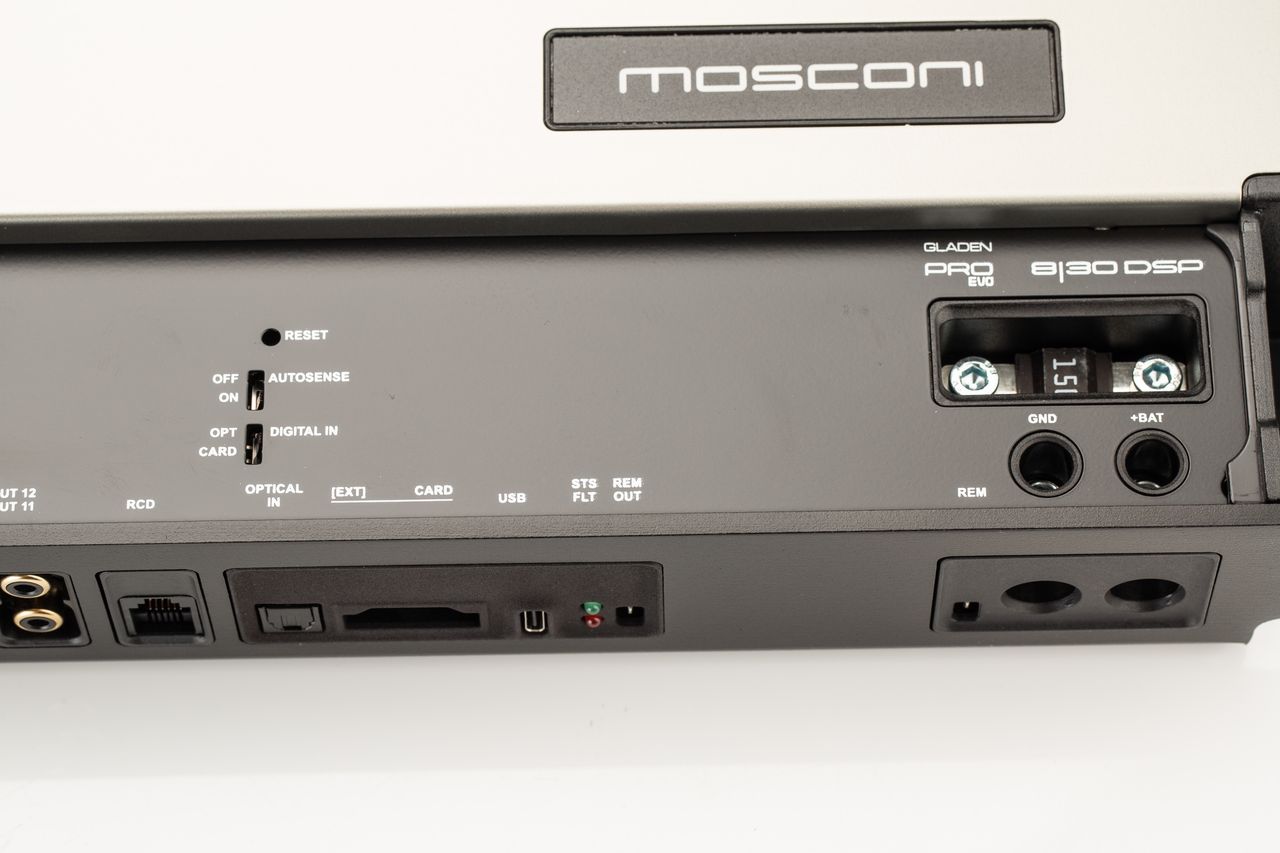

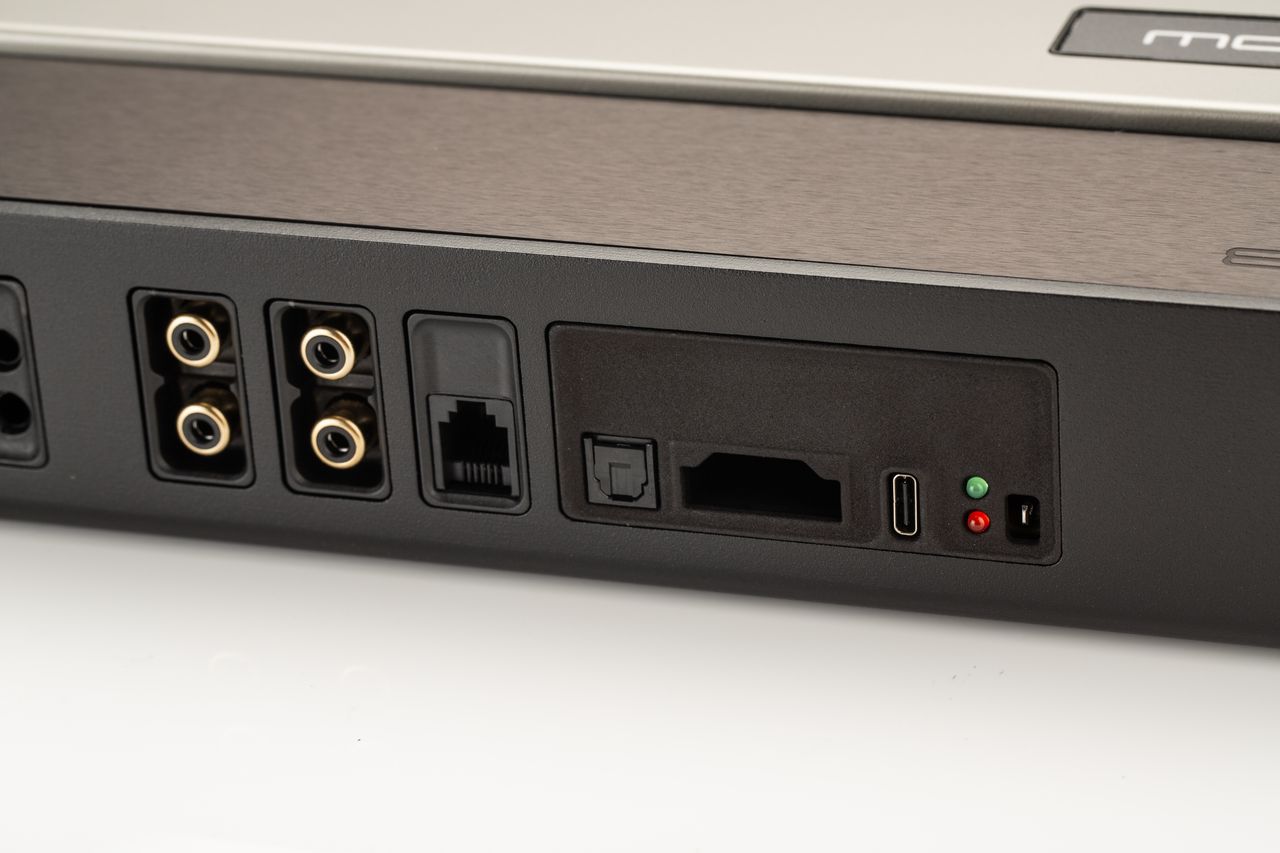

Analogisten sisääntulojensa lisäksi vahvistimessa on optinen Toslink-digitaalitulo ja EXT_CARD-liitäntä yhteensopiville laajennusmoduuleille.

DSP-ohjelmointi ja konfigurointi suoritetaan USB-C-liitännän kautta, joka tarjoaa pääsyn sisään- ja ulostulojen reititykseen, jakosuodinasetuksiin, parametriseen taajuuskorjaimeen, aikaviiveisiin ja muihin prosessointitoimintoihin.

Yhteensopivat MOSCONI-kaukosäätimet, mukaan lukien DSP-RCD, DSP-RC mini ja GLADIATOR, voidaan integroida järjestelmän kätevää hallintaa varten.

Yhdistämällä kahdeksan analogista Class AB -vahvistinkanavaa, kaksitoista yksilöllisesti säädettävää DSP-kanavaa ja joustavan sisääntulokonfiguraation MOSCONI PRO 8|30 DSP EVO tarjoaa monipuolisen perustan vaativiin aktiivisiin autohifijärjestelmiin.

Tekniset tiedot MOSCONI PRO 8|30 DSP EVO

TEHOARVOT:

• Lähtöteho (4 ohmia): 4 × 90 Wattia + 4 × 170 Wattia RMS

• Lähtöteho (2 ohmia): 4 × 115 Wattia + 4 × 220 Wattia RMS

• Sillattu lähtöteho (4 ohmia): 2 × 230 Wattia + 2 × 440 Wattia RMS

VAHVISTINTEKNOLOGIA:

• Vahvistinluokka: AB-luokka (Class AB)

• Pääteasteteknologia: N-kanavainen MOSFET

• Vahvistinkanavien määrä: 8

• Taajuusvaste: 20 Hz – 20 kHz (−3 dB)

• Kokonaissärö (THD) (4 ohmia): < 0,05 % (1 kHz, 90 % nimellistehosta)

• Kokonaissärö (THD) (2 ohmia): < 0,055 % (1 kHz, 90 % nimellistehosta)

• Signaali-kohinasuhde: 100 dB(A), suhteutettuna nimellistehoon

• Vaimennuskerroin (4 ohmia): > 105

• Kanavaerotus: > 66 dB (suhteutettuna 10 W)

DSP JA SIGNAALINKÄSITTELY:

• DSP-kanavat: 12

• DSP-näytteenottotaajuus / resoluutio: 96 kHz / 24 bit

• DSP-prosessori: 32 bit / 294,912 MHz

• Parametrinen taajuuskorjain: 30 kaistaa per kanava

• Ylipäästösuodatin: 10 Hz – 20 kHz

• Alipäästösuodatin: 10 Hz – 20 kHz

• Suodattimen jyrkkyys: 6–12 dB/oktaavi per suodatinvaihe, kaskadoitavissa jopa 60 dB/oktaavi asti

• Kaistanpäästösuodatin: Tuettu

• Säädettävä Q-arvo: 0,5–40

• Aikaviiveet (Time Alignment): 0–15 ms, 0,01 ms portaissa

• Vaiheenkääntö: 0° / 180° per kanava

TULOT JA LÄHDÖT:

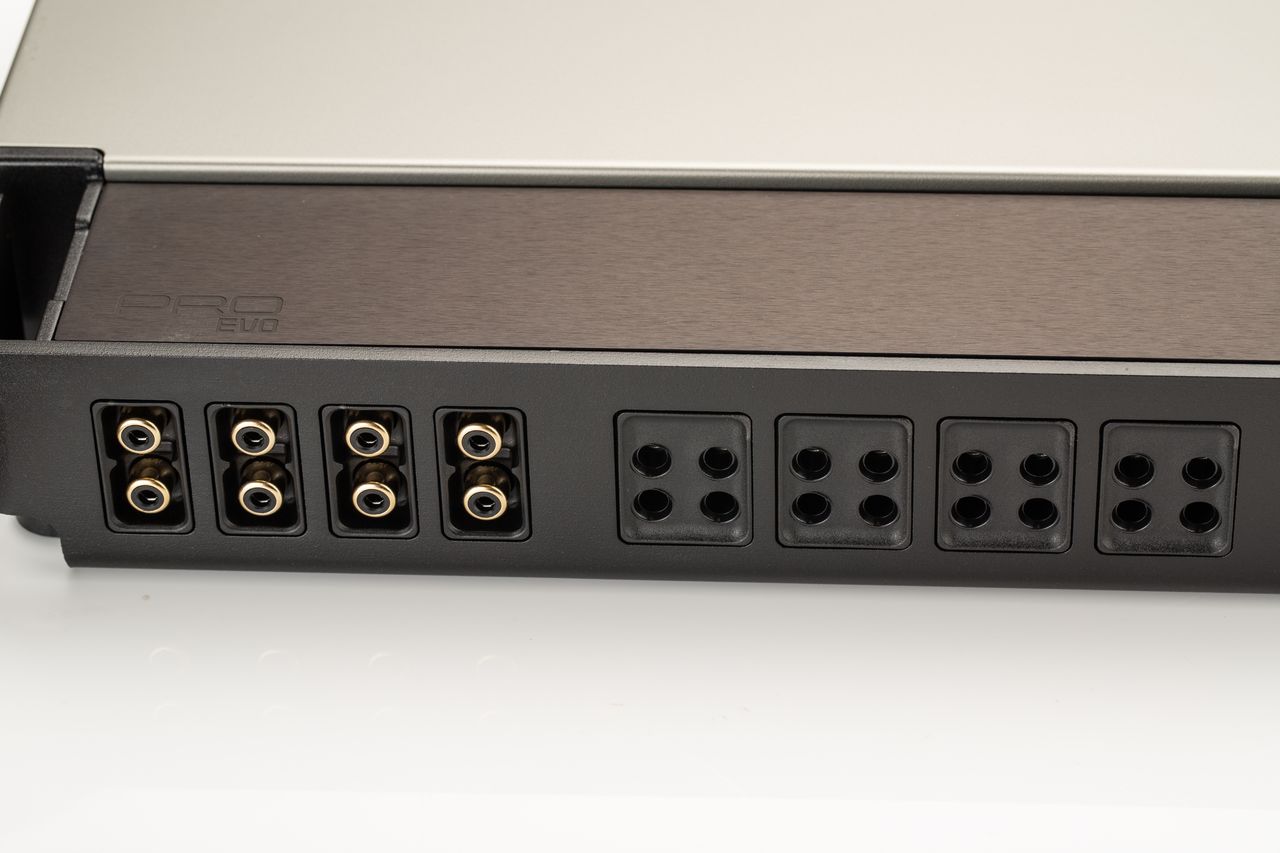

• Analogiset tulot: 8 × RCA, yksilöllisesti konfiguroitavissa per kanava

• Linjatason tuloherkkyys: 2 V RMS

• Kaiutintason tuloherkkyys: 15 / 30 V RMS (15 V RMS Class SB)

• Linjatason tuloimpedanssi: 10 kΩ

• Kaiutintason tuloimpedanssi: 6 Ω

• Tuloasetukset (Input Configuration): Yksilölliset DIP-kytkinasetukset per kanava

• Kaiutintason Autosense (virrankytkentä): Off / BTL

• Digitaaliset tulot: Optinen (Toslink) / EXT_CARD

• Analoginen DSP-lähtö: 4 × RCA, 2 V RMS

• Tietokoneliitäntä: USB-C

• Yhteensopivat kaukosäätimet: MOSCONI DSP-RCD / DSP-RC mini / GLADIATOR

VIRTALÄHDE JA SUOJAUS:

• Virtalähteen topologia: Reguloimaton Push-Pull DC/DC -muunnin

• Kytkentätaajuus: 50 kHz

• Käyttöjännite: 10–16 V DC

• Sulakekoko: 150 A

• Kokonaishyötysuhde: > 65 %

• Tyhjäkäyntivirta (14,4 V): 1,8 A

• Valmiustilan virrankulutus (Standby): < 2 mA

• Heräte-lähtö (Remote Output): 10–16 V / 100 mA

• Mykistysviive (Mute Delay): 3 sekuntia

• Start-Stop-yhteensopivuus: Jopa 7,5 V max. 300 ms ajan

• Tuulettimen ohjaus: Päälle 50 °C / Pois 45 °C

• Lämpösuojan sammutus: 90 °C

• Lämpösuojan uudelleenkäynnistys: 70 °C

MITAT JA RAKENNE:

• Mitat (L × S × K): 500 × 205 × 55 mm

• Paino: 5,2 kg

• Viimeistely: Musta / Titaani

• Piirikortin rakenne: 4-kerroksinen FR4

• Piirikortin pinnoite: Kulta

• Liitäntänavat: Kullatut
